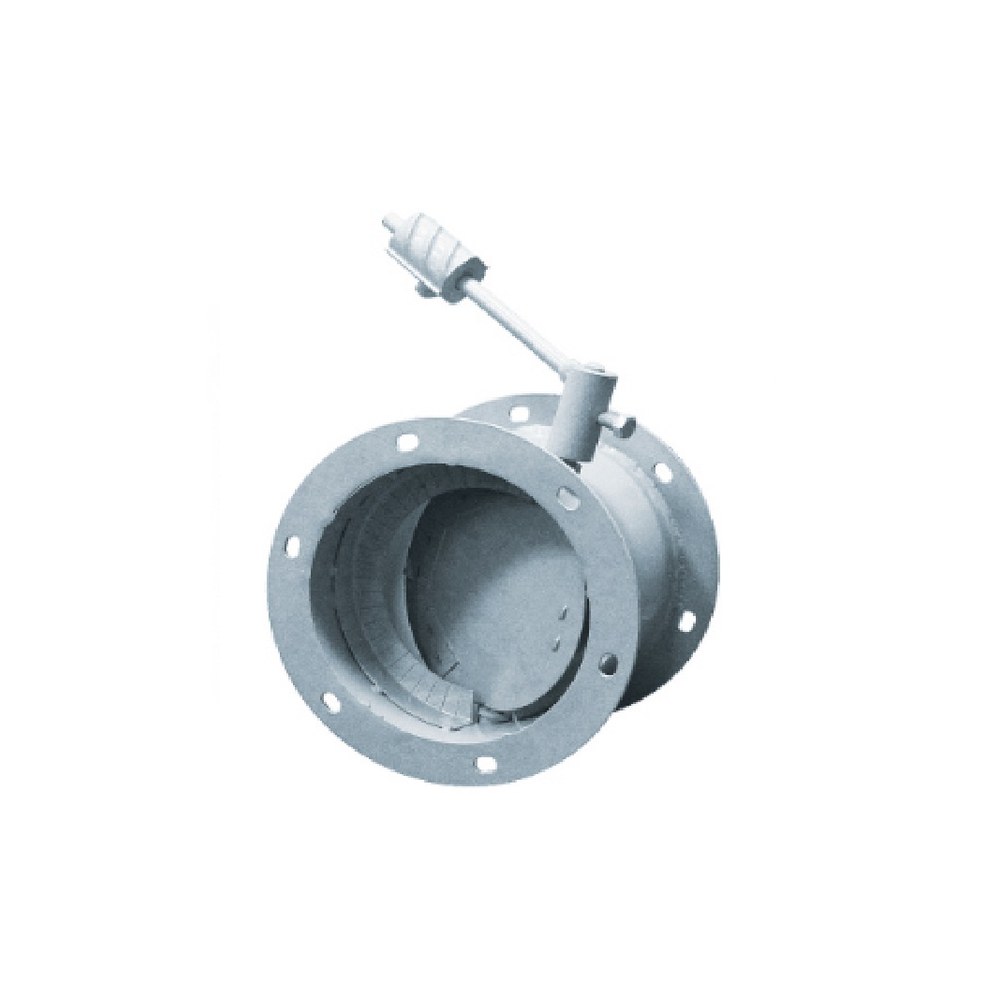

Клапан обратный взрывозащищенный круглый АЗЕ 100/101

Name: Клапан обратный взрывозащищенный круглый АЗЕ 100/101
Price: 8407 RUB
Availability: InStock

Изготовление до 5 рабочих дней Доставка по всей России

Технический лист АЗЕ 100/101: характеристики и чертёж (PDF)Скачать ↓Каталог воздушных клапанов ВЕНТАР-С 2026 (PDF)Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Взрывозащищённый клапан предназначен для использования в системах, в которых перемещаются взрывоопасные смеси всех категорий и групп по классификации ГОСТ 12.1.011.

⚙️ Подбор и заказ

8 407 ₽

Партнёрские скидки — по запросу.

Диаметр D, мм Модель из ряда (если известна) Исполнение управления

Класс взрывоопасной зоны по ПУЭ

Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Технические данные

Характеристики

Зоны установки В-1, В-1А, В-1Б по ПУЭ

Срок изготовления до 5 рабочих дней, на объём — до 10

Масса 1,0–70,3 кг

Среда взрывоопасные смеси всех категорий и групп (ГОСТ 12.1.011)

Привод не требуется (гравитационный)

Материал чёрная сталь

Исполнение стандартное

Типоразмеры АЗЕ 100/101, Ø100–1000 мм — стандартный ряд; любые другие размеры изготовим под заказ, цена по запросу

Назначение работа во взрывоопасной зоне

Тип обратный клапан, взрывозащищённое исполнение

Подробно

Описание

Клапан состоит из корпуса и поворотных лопаток на осях. Открытие — под действием напора потока, закрытие — гравитационное, без применения электропривода.

Как работает

Конструкция и материалы исполнены с учётом требований к оборудованию, устанавливаемому во взрывоопасных зонах: исключено искрообразование при работе подвижных частей.

Конструкция и материалы

Собственное производство

Взрывозащищённое исполнение

Ø100–1000 мм

Чёрная сталь

Что это даёт

Своё производствоВоздуховоды и фасонные части любых размеров, срок до 5 рабочих дней.

Где применяется

Вентиляционные системы взрывоопасных производств: устанавливается во взрывоопасных зонах помещений (классы В-1, В-1А, В-1Б по ПУЭ), где перемещаются взрывоопасные смеси по ГОСТ 12.1.011
Условия применения: среда — взрывоопасные смеси всех категорий и групп (ГОСТ 12.1.011)
зоны установки — В-1, В-1А, В-1Б по ПУЭ

Как подобрать и смонтировать

Клапан монтируется в разрыв воздуховода на прямом участке; положение — в соответствии с исполнением
Монтаж во взрывоопасных зонах (В-1, В-1А, В-1Б по ПУЭ) выполняется по проекту; корпус клапана подключается к контуру заземления
Не допускается применение инструмента и приёмов работы, вызывающих искрообразование
Перед пуском проверяется свободный ход лопаток и отсутствие посторонних предметов в корпусе

Расшифровка маркировки

Подбор и заказ. Взрывозащищённые обратные клапаны АЗЕ подбираются по диаметру воздуховода и категории взрывоопасной зоны. Пришлите диаметр, зону по ПУЭ и категорию смеси — подберём исполнение и уточним срок.

Подбор и заказ. Пришлите спецификацию — посчитаем и изготовим.
